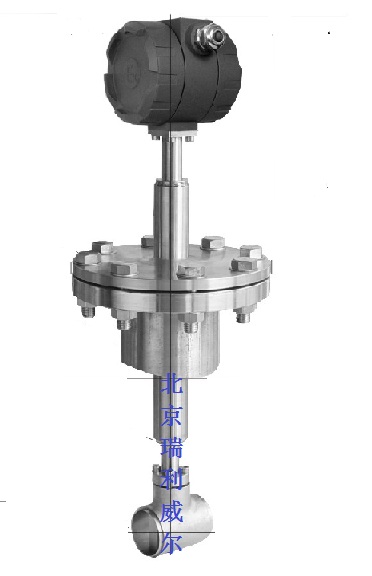

插入式渦街流量計 LUGB-L插入式渦街流量計優選北京鴻泰順達科技 LUGB-L插入式渦街流量計優選北京鴻泰順達科技
	插入式渦街流量計用途 插入式渦街流量計適用于DN200以上管道的過熱蒸汽，飽和蒸汽，一般氣體，液體的流量測量 插入式渦街流量計要特點 傳感器的感應元件不直接與被測介質接觸，故性能穩定，性高 傳感器內無可動部件，結構簡單牢固，因而壓損小，維護量小，使用壽命長 測量范圍度寬：可達25：1； 可實現不斷流拆裝傳感器 在規定的雷諾數范圍內，輸出信號不受流體溫度、壓力、粘度及組份影響 主要技術參數： 1．型號說明：LUGB-L 2．測量介質：液體、氣體、過熱/飽和蒸汽 3．環境溫度：-25-60℃，濕度：≤85% 4．介質溫度：普通型：-40—300℃ 5. 精度等級：液體±1.0%；　氣體±1.5%； 6. 輸出信號：（1）電壓脈沖　　低電平0—1V；高電平＞4V； （2）電流信號4-20mA (3) RS485信號 7．電源電壓：24VDC 8．工作壓力：2.5Mpa ，4.0MPA 9．殼體材質：碳鋼、不銹鋼（1Cr18Ni9Ti）； 10．防爆標志：ExdⅡCT4 11. 壓力損失：△P＝1.079×ρ×ｖ2(式中：△P，壓力失Kpa；p被測介質的的密度Kg/m3,v被測介質的流速） ）	渦街流量傳感器
	內徑規格及流量范圍（流量單位：立方米/小時，通徑DN單位：mm） 通徑DN 200 250 300 350 400 450 液體 55-570 88-885 125-1275 170-1735 225-2265 266-2670 氣體 560-4530 880-7070 1270-10180 1730-13860 2260-18100 2860-22905 通徑DN 500 600 700 800 900 1000 液體 350-3540 505-5090 690-6930 900-9050 1145-11450 1410-14140 氣體 3530-28275 5080-40715 6925-55420 9045-72380 1140-91605 14135-113095 通徑DN 1100 1200 1300 1400 1500 1600 液體 1710-17110 2035-20360 2385-23895 2770-27710 3170-31800 3610-36200 氣體 17100-136840 20235-162850 23890-191125 27705-221160 31700-254455 36105-289510 通徑DN 1800 2000 液體 4580-45850 5650-56550 氣體 45750-366410 56545-452365
	選型 內容 代　碼　　　　　　　　　　　　　　　　　　　　　　　　　　　說　　明 LUGB-L 管徑 X 200,250,300,350,400,500,600,700,800,900,1000,1200 被測介質 L 液體 Q 氣體 S 飽和蒸汽 G 過熱蒸汽 輸出信號 P 脈沖信號輸出 A 電流4-20mA S RS485 材質 C 碳鋼 F 不銹鋼 防爆 B 表示防爆，不選表示不防爆 插入式渦街流量計的安裝 插入式渦街流量計一般由傳感器，插入桿組件，球閥（根據需要配選），安裝短管等組件。 在需要安裝流量計的管道正上方，割一個50-100mm的孔，去掉毛刺。 裝配套的一端帶有法蘭的短管放在孔上面，保持短管與管道垂直，焊接牢固。 放上墊片，插入流量計，法蘭連接，若此時有球閥，應先將球閥放在短管上連接好，再打開球閥，插入流量計 保證流量計前有15D后有5D的直管段。 保證液體流向與儀表頭標向一致。
